激光测振仪（可mapping）

发布时间：2023/2/23 10:37:29

型号：
价格：电议
产地：
采购度： 169

产品介绍：为了解决满足日益增长的市场需求和解决传统振动计的问题，昊量光电推出了高精度激光测振仪，激光测振仪系统可实现百万像素成像，并在图像的每个像素都可以获得图像信息。激光测振仪系统采用新颖的集成迈克尔逊干涉仪的红外物镜与高精度位移台结合，因此成像范围只受平台移动范围的限制。

在线留言

分享到：

标签：便携式激光测振仪 激光振动传感器 激光测振传感器 激光测振仪 非接触式振动测量仪

产品详情

高精度激光测振仪（可mapping）

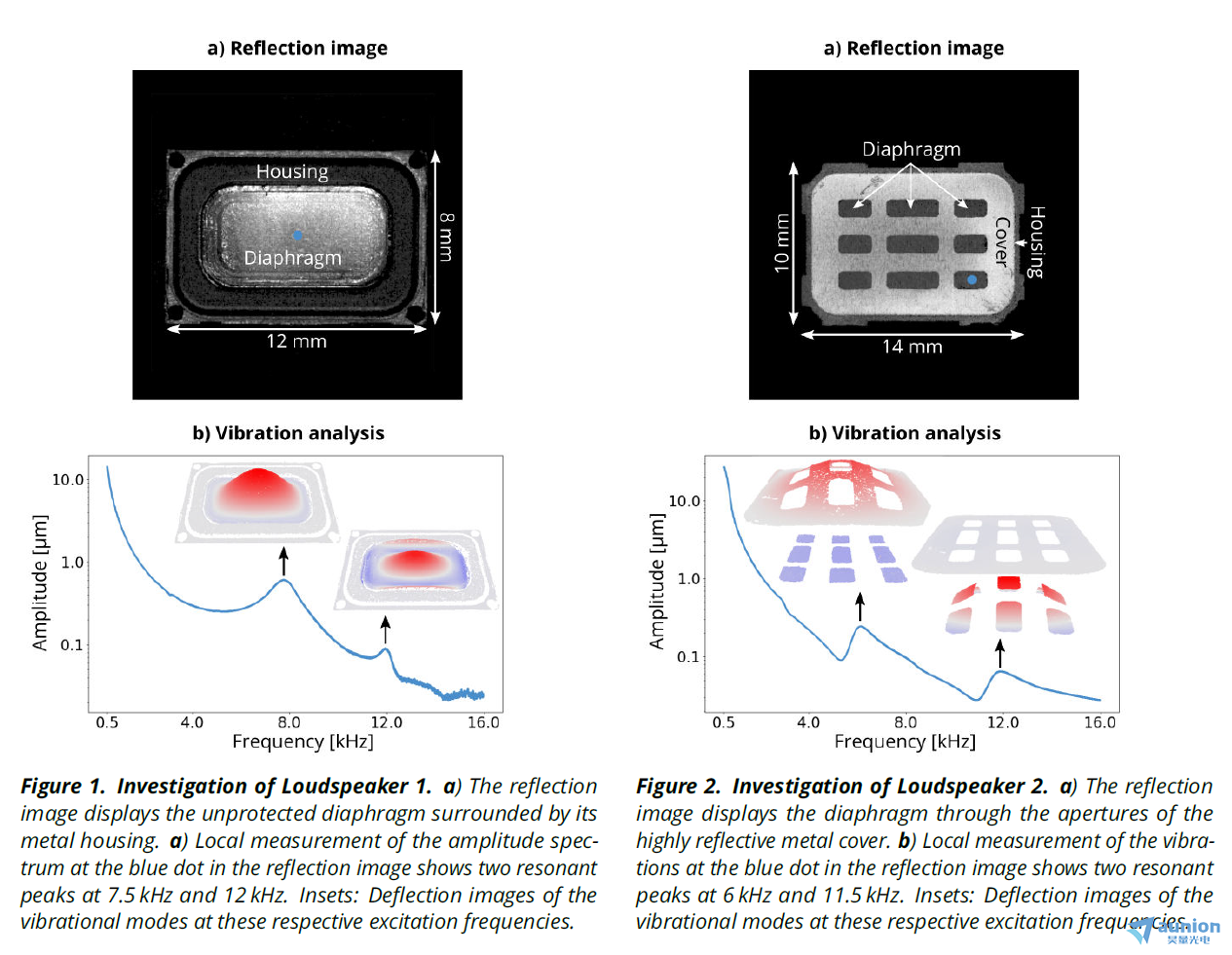

通常，微机械系统应尽量避免机械振动，因为振动会导致微结构精度降低，会增加机械疲劳，从而导致整个系统的故障。相反，对于传感器和扬声器等设备则依靠振动来实现其功能，因此在需求的频率范围内拥有良好的响应对设备性能很重要。

为了研究微观样品在不同位置的振动，传统设备通常在显微系统中采用可见激光用振镜扫描光束，虽然这种方法拥有很高的横向分辨率，但是由于显微系统中视场范围和分辨率成反比，所以几毫米的样品无法在高分辨率的情况下成像。由于目前MEMS市场的快速增长，对高成像分辨率的振动计的需求日益增加，此外由于MEMS通常是封装好的产品，这对传统的振动测量系统具有极大的挑战性。

为了解决满足日益增长的市场需求和解决传统振动计的问题，我们推出了激光测振仪，激光测振仪系统可实现百万像素成像，并在图像的每个像素都可以获得图像信息。激光测振仪系统采用新颖的集成迈克尔逊干涉仪的红外物镜与高精度位移台结合，因此成像范围只受平台移动范围的限制。

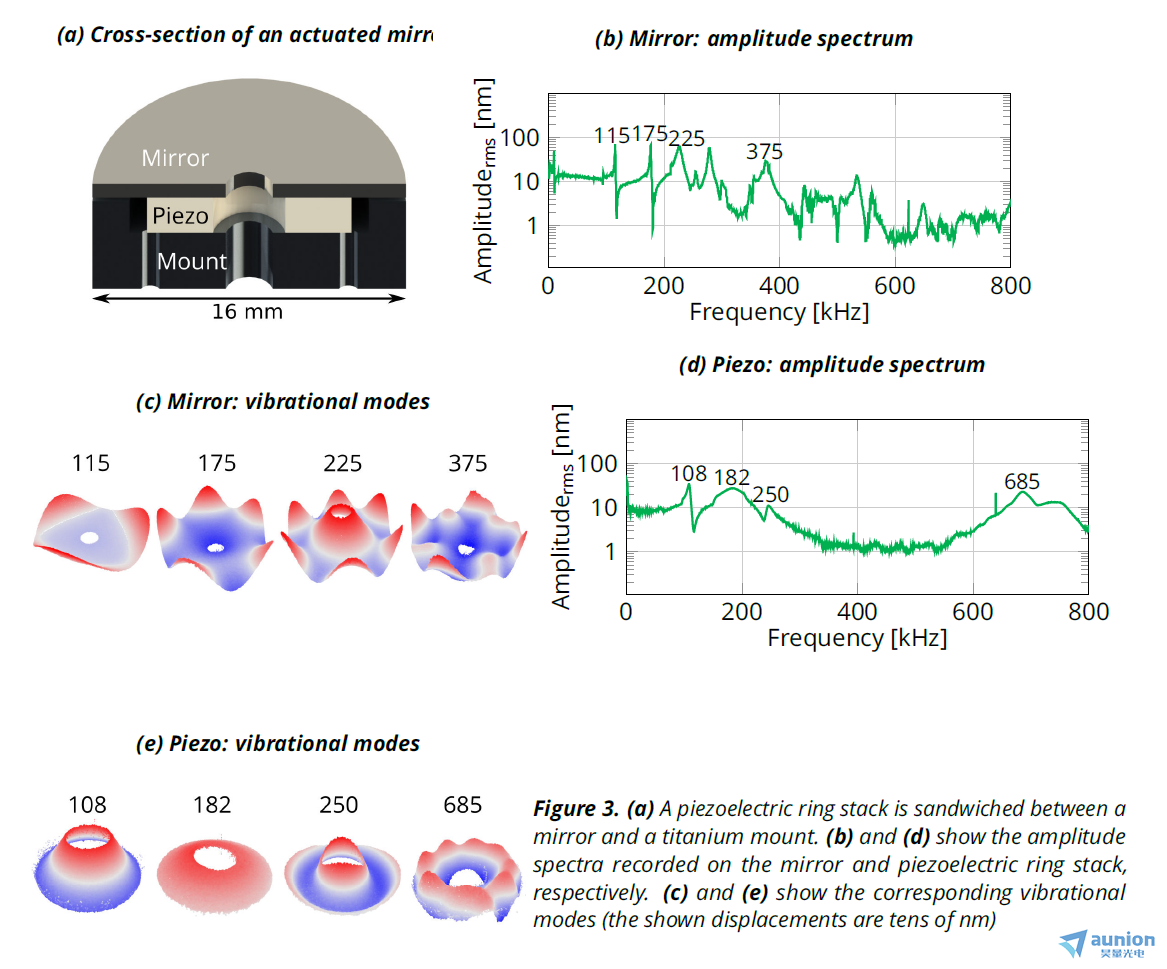

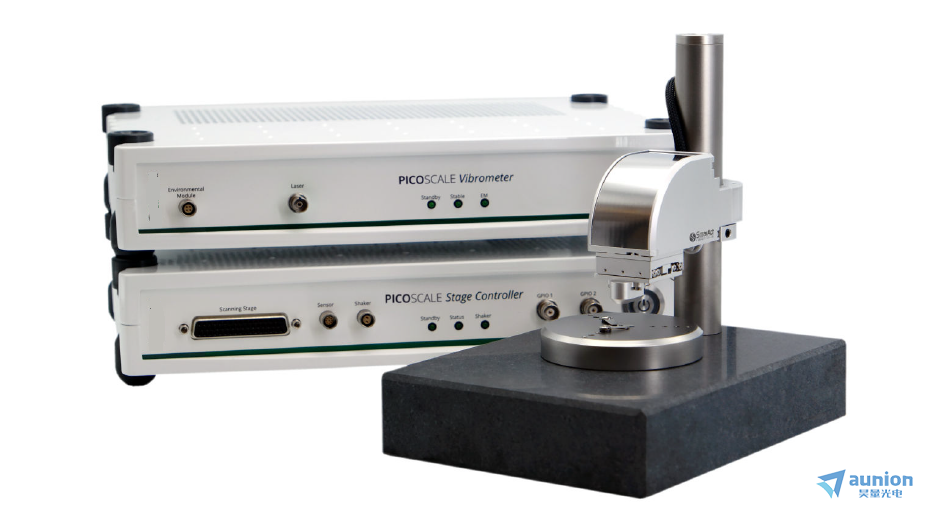

激光测振仪主要由控制器，探头，振动台等几部分构成。

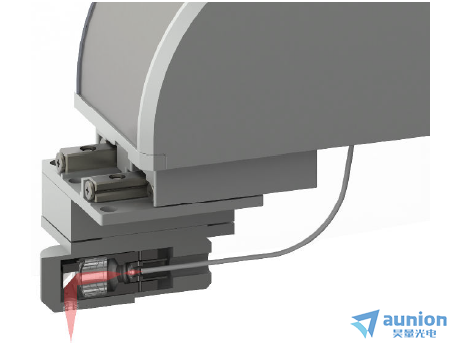

该设备探头部分主要包含集成了迈克尔逊干涉光路的红外物镜和三维位移平台组成，该物镜安装在三维位移平台，平台可提供20mm的行程，全行程重复精度可达30nm。从而该测振仪的视野要远远大于振镜扫描范围。物镜结合了微型迈克尔逊干涉仪和高分辨率成像光学，通过一个单模光纤耦合到控制器中。因为成像光路和迈克尔逊干涉仪为相同光路，因为设备结构紧凑，横向分辨率可达2μm。

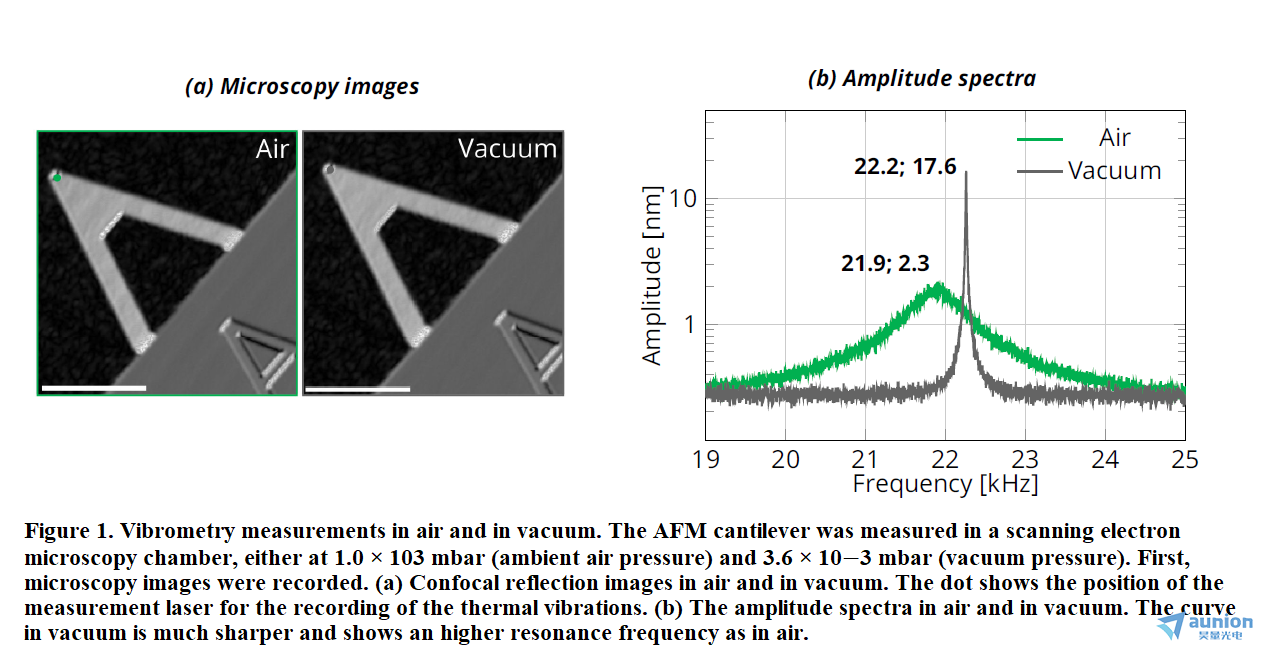

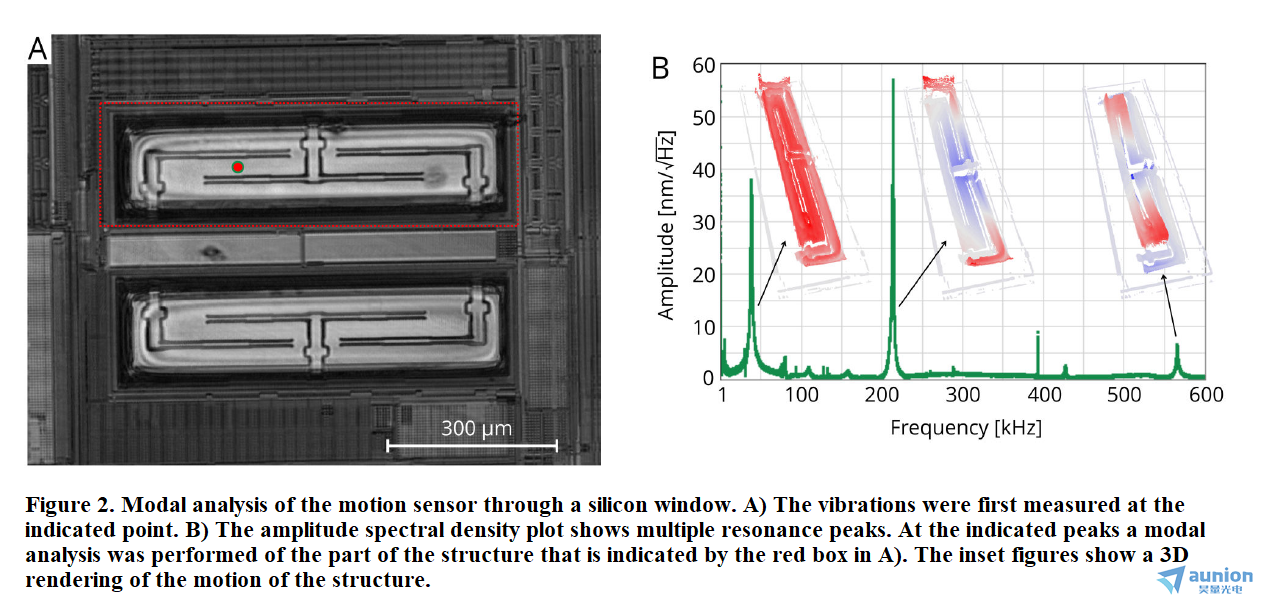

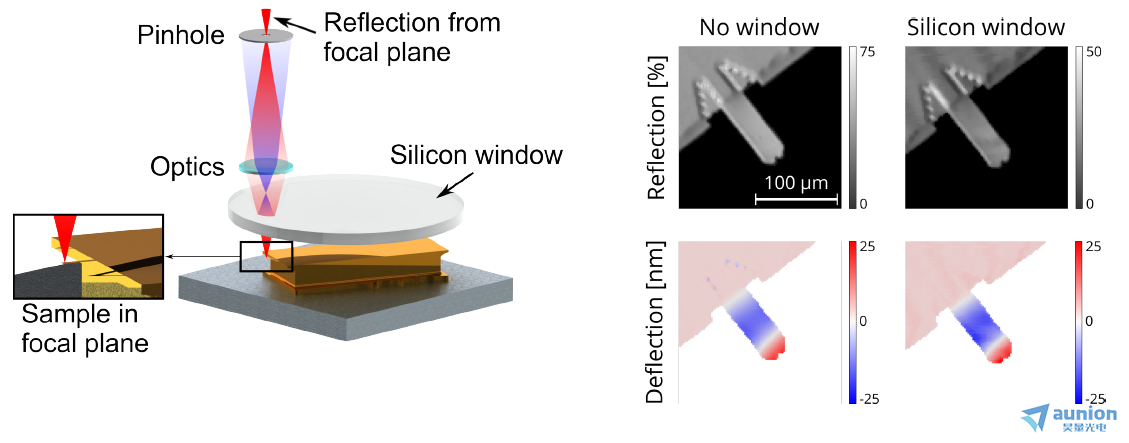

由于探头是通过单模光纤与控制器相连的，因此该光纤与小孔有相同的功能和成像光路组成了共聚焦成像系统。因此只有在焦平面反射的光才会被探测到，通过光纤进入控制器。共焦系统拥有很多优点，例如，可以透过窗口，滤掉反射层对测试的影响；该系统使用的是1550的激光，因此可以穿透对可见光不透明的材料，例如硅，可用于封装在硅中的传感器件的测量（如下图所示）。

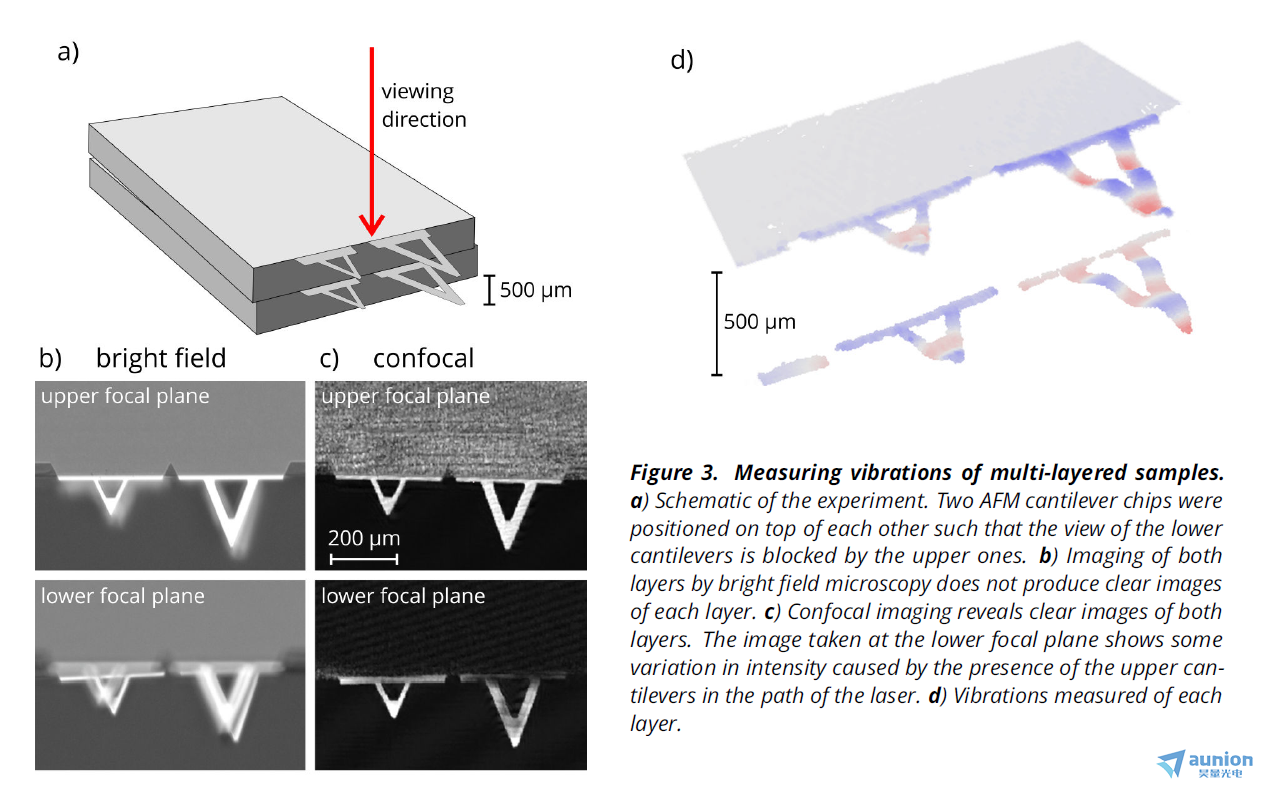

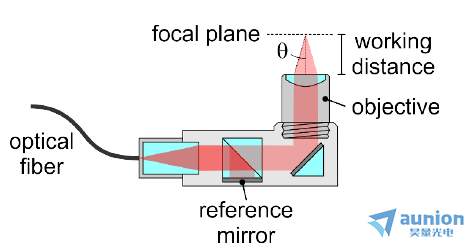

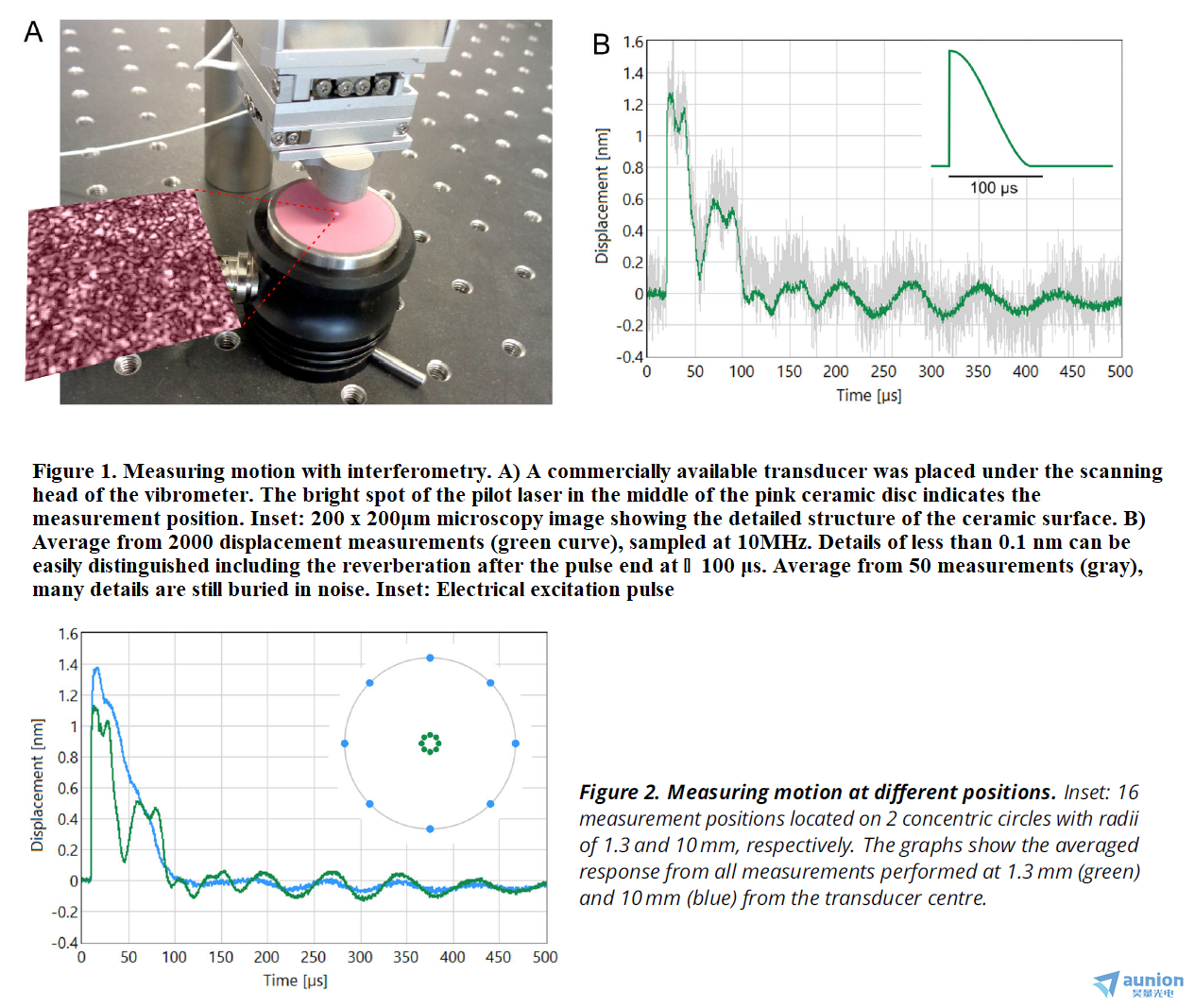

样品的振动可以由系统的振动台激励也可以由电信号产生，在图像的每个像素点都可获得样品的振动信息，为了达到这个目的，在物镜的前段装有微型迈克尔逊干涉仪，分束器将光束分为参考光和探测光，参考光通过固定的镜子返回，探测光则聚焦到样品上。反射的光束在分束器出发生干涉并通过光纤传输到光电探测器上。当样品沿轴向有位移时，光程将会发生变化，这将导致干涉的变化从而计算出位移的变化。因此可以通过在频域中绘制位移数据来分析振动也可以通过锁相放大器直接实时成像。

激光测振仪产品参数：

Vibration Resolution in Single Point Mode [pm]	< 1
Vibration Resolution in Imaging Mode [nm]	0.1
Frequency Range [MHz]	Up to 2.5
Optical Lateral Resolution [μm]	2 ... 7
Working Distance [mm]	1.5 ... 10
Maximum Image Size [mm]	20 x 20
Minimum Pixel Size [μm]	1
Maximum Number of Pixels	1000 x 1000
Controller	2 units of each 33 x 27 x 7.2 cm (W x L x H), combined weight 7.6 kg
Scanning Stage	5.5 x 11.0 x 7.5 cm (W x L x H), weight 0.25 kg
Scanning Mount	Granite stone 15 x 20 x 4 cm (W x L x H) with stainless Steel post 2.5 x 15 cm (Ø x H), combined weight 4.3 kg
Shaker Stage	Stainless Steel 8 x 1.5 cm (Ø x H), weight 0.5 kg
